?液壓桿活塞桿數控淬火生產線

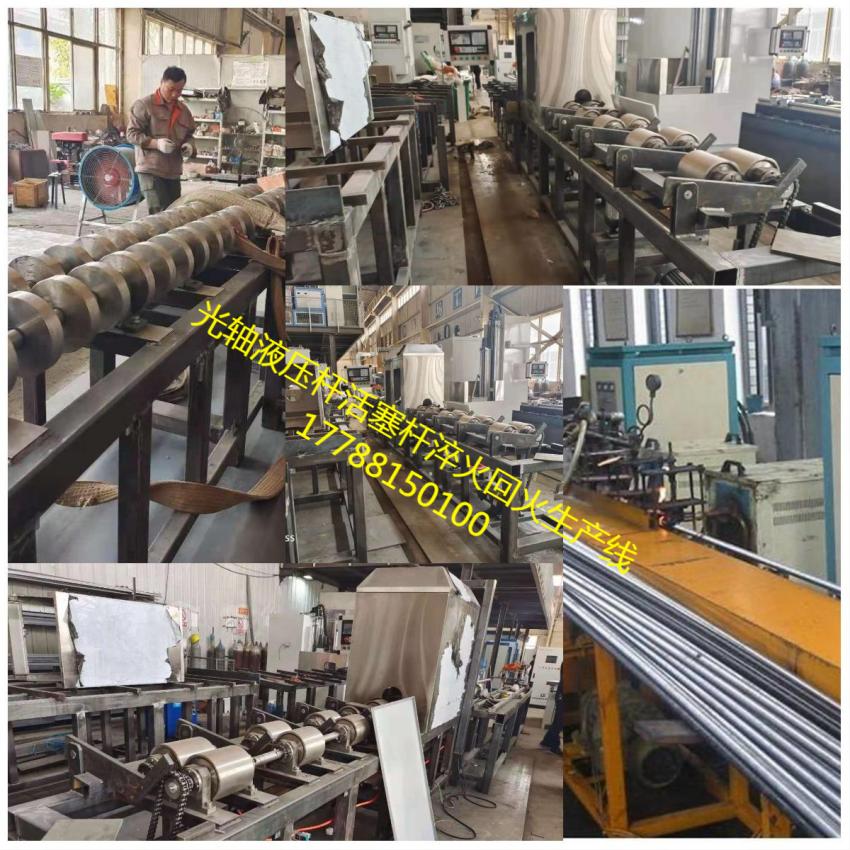

光軸液壓桿活塞桿數控淬火生產線

淬火機床概述
數控淬火機床采用框架式焊接床身結構，該機床移動采用齒條傳動，伺服電機驅動，移動速度無級可調。采用數控系統實現自動控制，可存儲多種零件工藝程序。
Ø 該機床具有手動操作及全自動操作功能，適用于單件及批量零件生產，廣泛應用于汽車、工程機械、機床等行業的感應熱處理領域。結構合理、功能齊全、安裝調試方便。
Ø 該機床具有連續淬火、同時淬火、分段連續淬火、分段同時淬火等功能。機床以加工軸零件為主，適應于與高頻、超音頻、中頻感應加熱電源配套使用淬火。此機床在原有的基礎上專門為客戶定制開發，操作方便，簡單培訓即可上崗。
三、機床結構與組成
該機床主機由床身、精密工作臺、移動及傳動系統、工件旋轉機構，罩框、電氣數控部分等組成。
Ø 床身部分：機床采用焊接床身結構，整體進行去應力退火。主要外露件表面經特殊處理，具有良好的防銹抗蝕性能。
Ø 工作臺系統：采用伺服電機驅動工件實現左右運動， 移動速度無級可調，傳動輕快，導向精度高，定位準確。
Ø 工件旋轉系統：由變頻器控制減速電機驅動鏈輪減速機帶動工件旋轉，旋轉速度可調。
Ø 罩框：罩框用不銹鋼制成。制作精良，外觀美觀，色澤大方。水箱上部設有推拉門及透明觀察窗，既可防止冷卻水外濺，又便于裝卸零件及監控淬火過程。
Ø 電氣控制部分：電氣控制部分由數控系統、中間繼電器等組成，可存儲上千種工件的淬火工藝，通過數控鍵盤可對各種程序進行編程存儲。機床設置有失電保護、越位保護等功能，具有較高的安全可靠性。
